电缆填料函（防爆 船用）Cable Glands（Marine Watertight）

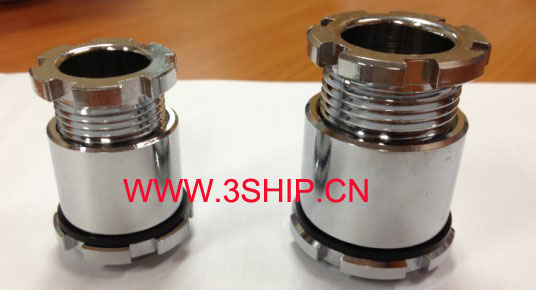

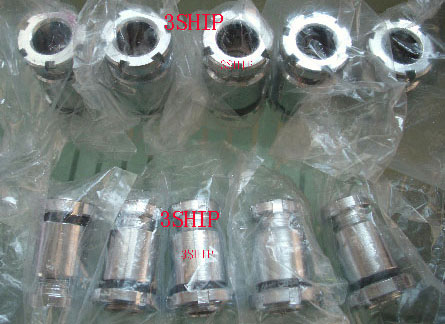

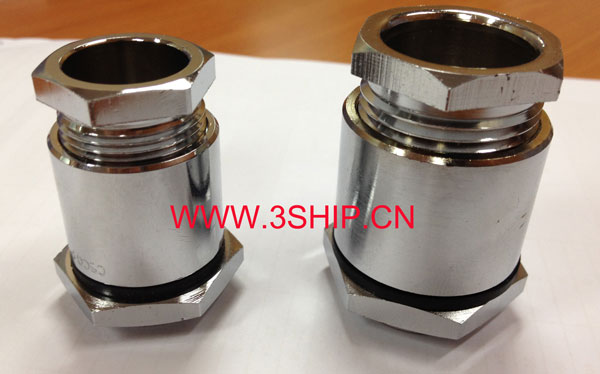

电缆填料函（防爆 船用） Cable Glands（Marine Watertight） 794811—794821 JIS 日标 DIN 德标 TJ夹紧式 TH焊接式 TG管式 本公司工程配套的填料函产品已通过CE,ROHS，REACH等多项认证.有IP等级测试证书。 JIS 日标

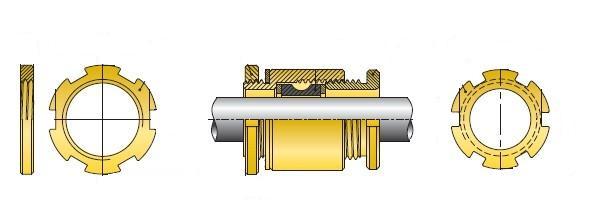

材质：黄铜镀铬 铸钢 不锈钢 JIS 日式船用填料函 产品编号 规格 螺纹规格 夹紧件类型 适用电缆(mm) 螺纹长度 (mm) 机板口径(mm) HX-JM3/ JIS-10 3/8" A 6-7 11 18 HX-JM3/8B B 7-8 HX-JM1/ JIS-15 1/2" A 8-9 11 22 HX-JM1/2B B 9-10 HX-JM1/ C 9-11 HX-JM3/ JIS-20 3/4" A 11-12 11 27 HX-JM3/4B B 12-13 HX-JM3/ C 12-15 HX-JM JIS-25 1" A 15-16 11 34 HX-JM1B B 16-18 HX-JM C 16-20 HX-JM1-1/ JIS-30 1-1/4" A 20-22 12 43 HX-JM1-1/4B B 22-24 HX-JM1-1/ C 22-26 HX-JM1-1/2Aa JIS-35 1-1/2" A 26-28 12 49 HX-JM1-1/2Ba B 28-30 HX-JM1-1/2Ca C 26-30 HX-JM1-1/2Ab JIS-40 A 30-32 HX-JM1-1/2Bb B 32-34 HX-JM1-1/2Cb C 30-34 HX-JM2Aa JIS-45 2" A 34-36 12 61 HX-JM2Ba B 36-38 HX-JM2Ca C 36-40 HX-JM2Ab JIS-50 A 40-42 HX-JM2Bb B 42-44 HX-JM2Cb C 40-44 HX-JM2-1/2Aa JIS-55 2-1/2" A 44-46 12 76 HX-JM2-1/2Ba B 46-48 HX-JM2-1/2Ca C 46-50 HX-JM2-1/2Ab JIS-60 A 50-52 HX-JM2-1/2Bb B 52-54 HX-JM2-1/2Cb C 52-56 HX-JM3Aa JIS-65 3" A 56-58 14 89 HX-JM3Ba B 58-60 HX-JM3Ab JIS-70 A 60-62 HX-JM3Bb B 62-64 HX-JM JIS-75 A 64-66 HX-JM3Bc B 66-70

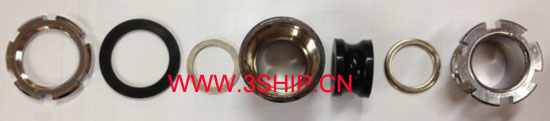

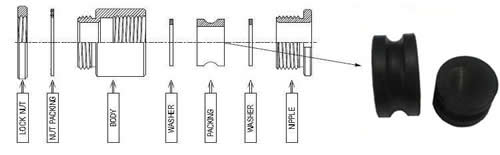

产品介绍:
接头标准：日式
螺纹: PF
产品认证： 欧洲CE认证, 欧洲REACH 认证
应用范围：仪表，船舶，机械，电气，交通，医药，油田，电缆固定用
备注：可接受特殊规格定做

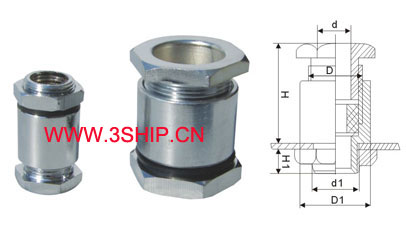

TJ夹紧式
产品介绍:
产品材质：D,D1部位均采用黄铜镀铬制成，夹紧圈采用丁腈橡胶(NBR)制成。
防护等级：在规定的卡口范围内，使用橡胶垫片旋紧迫紧头，达到IP54.
工作温度：静态：零下40度--110度，最高可达120度 动态：零下20--80度，最高100度
产品认证： 欧洲CE认证，欧洲REACH认证
应用范围：仪表，船舶，机械，电气，交通，医药，油田，电缆固定用
备注：可接受特殊规格定做
|
TJ 夹紧式船用填料函 | ||||||||
|
产品编号 |
规格 |
d(mm) |
D(mm) |
d1 (mm) |
D1(mm) |
H(mm) |
H1 (mm) |
适用电缆(mm) |
|
HX-CPTJ8 |
TJ-8 |
8 |
M16*1 |
M14*1 |
20 |
32 |
9 |
5-7 |
|
HX-CPTJ13 |
TJ-13 |
13 |
M20*1 |
M18*1 |
24 |
35 |
10 |
6-12 |
|
HX-CPTJ16 |
TJ-16 |
16 |
M27*1.5 |
M22*1.5 |
31.5 |
40 |
12 |
11-15 |
|
HX-CPTJ19 |
TJ-19 |
19 |
M30*1.5 |
M27*1.5 |
34.5 |
42 |
12 |
14-18 |
|
HX-CPTJ24 |
TJ-24 |
24 |
M35*1.5 |
M30*1.5 |
39.6 |
44 |
12 |
17-23 |
|
HX-CPTJ28 |
TJ-28 |
28 |
M42*2 |
M36*1.5 |
46.5 |
46 |
15 |
22-27 |
|
HX-CPTJ34 |
TJ-34 |
34 |
M47*2 |
M42*2 |
54 |
49 |
15 |
26-33 |
|
HX-CPTJ42 |
TJ-42 |
42 |
M55*2 |
M52*2 |
62 |
54 |
15 |
32-41 |
|
HX-CPTJ50 |
TJ-50 |
50 |
M62*2 |
M58*2 |
68.5 |
56 |
15 |
40-49 |
|
HX-CPTJ58 |
TJ-58 |
58 |
M71*2 |
M68*2 |
77.5 |
56 |
20 |
48-57 |

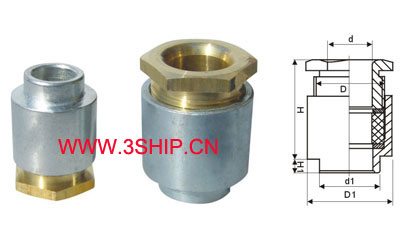

TH焊接式
产品介绍:
产品材质：D部位采用黄铜制成，D1部位采用优质钢材制成，夹紧圈采用丁腈橡胶(NBR)制成。
防护等级：在规定的卡口范围内，使用橡胶垫片旋紧迫紧头，达到IP54.
工作温度：静态：零下40度--110度，最高可达120度 动态：零下20--80度，最高100度
产品认证： 欧洲CE认证
产品特性：填料函是一种高品质电缆的防爆附件，装在电缆端口与防爆电器设备的连接处，起
引入电缆、固定位置并达到密封、隔爆作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点。
应用范围：仪表，船舶，机械，电气，交通，医药，油田，电缆固定用
备注：可根据钢板厚度需要焊接部分可加长，另特殊规格可定做。
|
TH焊接式船用填料函 | ||||||||
|
产品编号 |
规格 |
d(mm) |
D(mm) |
d1 (mm) |
D1(mm) |
H(mm) |
H1 (mm) |
适用电缆(mm) |
|
HX-SMTH8 |
TH-8 |
8 |
M16*1 |
13 |
20 |
32 |
3 |
5-7 |
|
HX-SMTH13 |
TH-13 |
13 |
M20*1 |
17 |
24 |
35 |
8 |
6-12 |
|
HX-SMTH16 |
TH-16 |
16 |
M27*1.5 |
22 |
32 |
40 |
8 |
11-15 |
|
HX-SMTH19 |
TH-19 |
19 |
M30*1.5 |
24 |
35 |
42 |
8 |
14-18 |
|
HX-SMTH24 |
TH-24 |
24 |
M35*1.5 |
30 |
41 |
44 |
8 |
17-23 |
|
HX-SMTH28 |
TH-28 |
28 |
M42*2 |
35 |
49 |
46 |
8 |
22-27 |
|
HX-SMTH34 |
TH-34 |
34 |
M47*2 |
42 |
53 |
49 |
8 |
26-33 |
|
HX-SMTH42 |
TH-42 |
42 |
M55*2 |
50 |
60 |
54 |
8 |
32-41 |
|
HX-SMTH50 |
TH-50 |
50 |
M62*2 |
58 |
69 |
56 |
8 |
40-49 |
|
HX-SMTH58 |
TH-58 |
58 |
M71*2 |
66 |
80 |
56 |
8 |
48-57 |

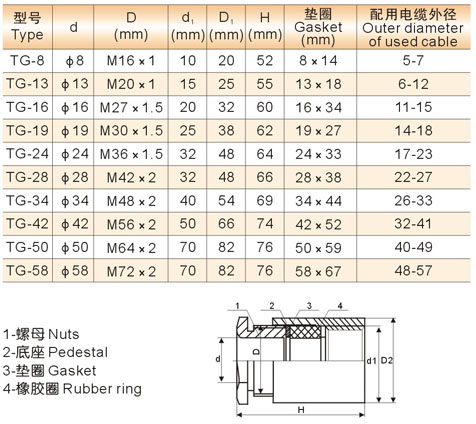

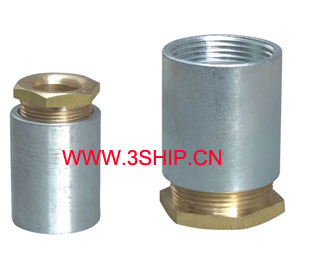

TG管式填料函
采用标准GB/T3667.1-1995
通孔口径： TG8 TG13 TG16 TG19 TG24 TG28 TG34 TG42 TG50 TG58 螺纹接头：M

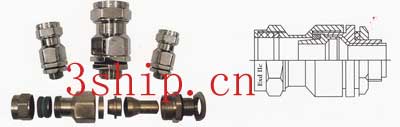

水密防爆填料函
3S船用水密防爆填料函3SIP68专业防爆填料函
1.1区、2区危险场所。 1. 采用黄铜或不锈钢制成。 对于铠装与非铠装电缆，胶泥、双层密封，环保密封圈，耐腐蚀，用于各种危险区域和船舶以及海洋等领域。
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境。
2. 电缆采用添料密封。
3. 防护性能良好。
4. 具有使用、安装方便、结构安全可靠，防爆性能优越等特点。
3S-三船 SIZE MM INSIDE MM PIPE THREAD PF 794811 794812 794813 794814 794815 10 15 20 25 30 7 9 12 16 22 3/8 1/2 3/4 1 1-1/4 794816 794817 794818 794819 794820 35 40 45 50 55 28 32 36 42 46 1-1/2 1- 1/2 2 2 2-1/2 794821 60 52 2-1/2
| JIS CABLE GLAND A2 日标 | ||
| CG | PHOTO | |
| CG-10 | ||
| CG-15 | ||
| CG-20 | ||
| CG-25 | ||
| CG-30 | ||
| CG-35 | ||
| CG-40 | ||
| CG-45 | ||
| CG-50 | ||
| CG-55 | ||
| CG-60 | ||
| DIN CABLE GLAND A2 德标 | ||
| PG | PHOTO | |
| PG9 | ||
| PG11 | ||
| PG 13.5 | ||
| PG 16 | ||
| PG 21 | ||
| JIS CABLE GLAND A2 日标 | ||
| CB | PHOTO | |
| CB-15 | ||
| CB-20 | ||
| CB-25 | ||
| CB-30 | ||
| EARTH TAG | ||
| OSET M16 | ||
| OSET M20 | ||
| OSET M25 | ||
| OSET M32 | ||
| OSET M40 | ||
| OSET M50 | ||
| OSET M63 | ||
| OSET M75 | ||
| OSET M90 | ||

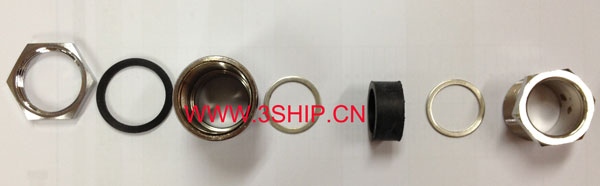

DIN 德标填料函

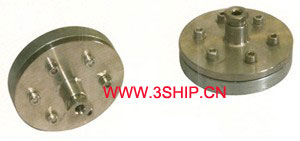

法兰填料函
PG
